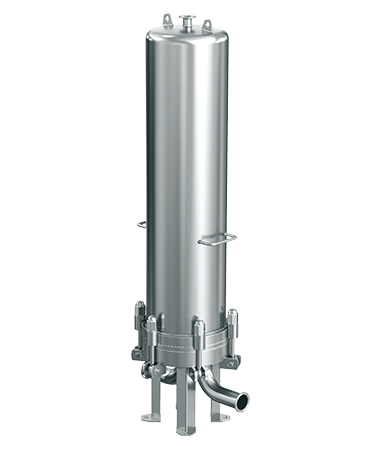

マルチタイプサニタリ<br>カートリッジ ハウジング
RL
マルチタイプサニタリ
カートリッジ ハウジング

設計圧力 10kg/cm²　操作圧力 7kg/cm²
設計温度 100˚C         操作温度 75˚C

本体材質：SUS304 SUS316 SUS316L
Oリング： EPDM/VITON/NBR/SILICONE
表面処理：内外バフ研磨、内外面バフ後電解研磨（EP）

マルチタイプサニタリ<br>カートリッジ ハウジング
Features
●サニタリー仕様で仕切板は分離式で隅々まで洗浄でき、汚れが残留しない。
●バフ研磨仕上げで汚れが付きにくく、鏡のような美しい外観を持つ。
●接液部に液溜まりのない設計で、汚れが残留しない。
●ベースは鍛造品、耐久性が高くて変形しにくい。
●出入り口が水平に設計され、設置も簡単です。
●SYS特許のナット設計で、ツール無しで交換やメンテナンスを簡単に行なえます。
●平板式押え板、カートリッジに均等的な力を加えられて、シール性が高い。




Applications

●水道水
●地下水
●食品産業
●飲料水産業
●環境関連産業
●電子産業
●機械加工プロセス
●メッキ産業
●石油化学工業
●プール
●特殊液体ろ過
●水処理産業
●廃水処理産業

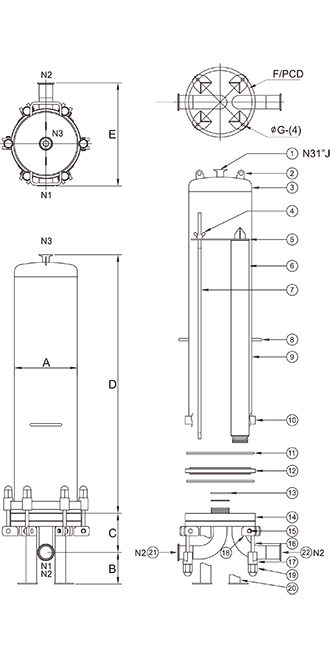

Specifications
型式 Model
Length of Cartridge
A m/m
B m/m
C m/m
D m/m
E m/m
F m/m
N1/N2
G m/m
3~6RL
30"
Ø238
120
148
978
400
Ø240
2"
12
7~8RL
30"
Ø306
120
148
1005
420
Ø340
2"
14
9~12RL
30"
Ø350
120
148
1012
500
Ø420
2"
14
13~18RL
30"
Ø406
120
148
1024
520
Ø480
2"
14
19~30RL
30"
Ø486
120
148
1040
600
Ø540
2"
14
31~36RL
30"
Ø560
120
148
1054
640
Ø580
2"
18



Purchase Code
8
RL
3
C5
4
50
J
E
3
3
カートリッジ本数 商品コード カーリッジ寸法 カートリッジタイプ 材質 出入口寸法 出入口規格 Oリング材質 内面仕上げ 外面仕上げ
3~36 3-30"
4-40" 		CF-DOE
C5-222+Fin
C7-226 		4-304
6-316
6L-316L 		15-1/2"
20-3/4"
25-1"
40-1-1/2"
50-2"
65-2-1/2"
80-3"
90-3-1/2"
100-4" 		10K-JIS
150P-ANSI
PN10-DIN
J-Clamp
PF-BSPT-F
BF-BSPF-F
NF-NPT-F 		E-EPDM
V-Viton
N-NBR
S-Silicone 		3-バフ研磨
4-バフ後電解研磨（EP） 		3-バフ研磨
4-バフ後電解研磨（EP）

Packing Detail
梱包詳細
ダンボール
3~36RL
N/A
